開關電源是一種采用開關進行控制的直流穩壓電源。它以小型化和高效率的特點被廣泛應用于幾乎所有的電子設備中,正逐漸成為當今開關電源技術中的一種主流電源方式。但這種電源目前在技術上仍有諸多問題有待解決,既要保持開關電源現有的高效率特性,又要更進一步地提高其效率,正是所需攻克的課題之一。
提高并保持開關電源的效率,直接受開關電源本身的限制。如電源設備的小型化主要通過高頻化和高密度化來實現,電路內的半導體開關存在著開、關損耗,而這種損耗與開關頻率成正比關系,因此,高頻化會增加半導體開關的損耗;高密度化也會因散熱面積的減小而導致溫度升高,從而影響開關電源的效率,也影響它的可靠性。只有提高效率,才是保證開關電源可靠性的最有效的方法;只有找出使開關電源效率降低的原因,才能解決提高開關電源的效率問題1。
1開關電源效率降低的主要原因
1.1開關管的驅動方法有問題
(1)過驅動;(2)欠驅動;(3)反向偏置電流不夠。1.2變壓器或扼流圈有問題
(1)變壓器鐵心的飽和;(2)變壓器原邊和副邊線圈間的漏電感太大;(3)線圈或鐵心選擇不當;(4)將多股繞制時因繞線錯誤造成圈數不等的線圈并聯使用;(5)銅損與鐵損的不平衡。
1.3吸收電路的參數不合適
1.4整流管特性方面的問題
(1)整流管的壓降太大;(2)整流管的反向恢復時間太長。
1.5其他輔助電路引起的問題
(1)輔助電路的功率損耗太大;(2)假負載電流太大;(3)控制電路的異常振蕩。

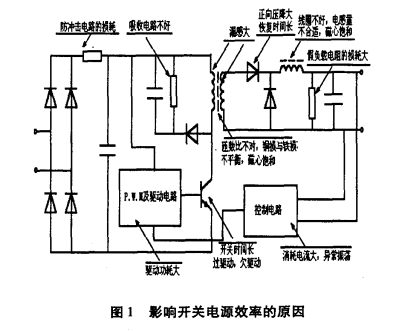

等等,如圖1所示。
